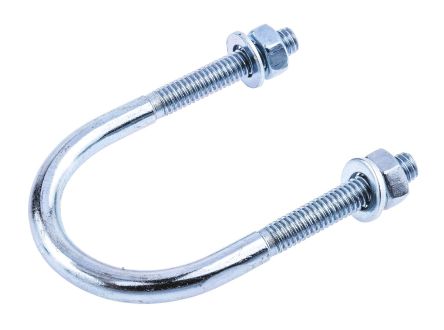

Hầu hết các loại Ubolt đều có cấu tạo rất đơn giản như: dạng hình trụ tròn, 2 đầu của Ubolt được tiện ren với hệ ren mét - hệ ren phổ biến nhất trên thị trường Việt Nam. Sau khi hai đầu của Ubolt được tiện ren, người ta sẽ đưa nó vào khuôn để uốn thành hình chữ U theo tiêu chuẩn áp dụng.
Ubolt được cấu thành từ các bộ phận sau:
- Phần thân: phần thân là phần chịu lực chính của Ubolt inox, có tác dụng xiết chặt ecu. Khi thi công, đường ống sẽ nằm gọn bên trong bộ phận này
- Phần đai ốc (ê-cu) và long đen (vòng đệm): đai ốc và long đen là 2 phụ kiện đi kèm Ubolt inox để điều chỉnh vị trí của Ubolt inox. Đồng thời, chúng còn tác dụng lực xiết lên đường ống cần cố định. Tùy vào mục đích sử dụng mà 1 bộ Ubolt inox có thể sử dụng từ 2 đến 4 bộ đai ốc + long đen.
- Phần bản mã:Trong 1 bộ Ubolt inox, phần bản mã có thể có hoặc không tùy từng công việc. Và thường thì 1 bộ Ubolt inox sẽ có 1 bản mã, nhưng có những công việc lại yêu cầu đến 2 bản mã.
3DS Việt Nam hiện đang cung cấp các loại Ubolt inox ôm ống với nhiều kích thước khác nhau như: phi 22 (Φ22), phi 27 (Φ27), phi 34 (Φ34), phi 42 (Φ42), phi 48 (Φ48), phi 60 (Φ60), phi 76 (Φ76), phi 90 (Φ90), phi 114 (Φ114), phi 140 (Φ140), phi 168 (Φ168), phi 220 (Φ220), phi 275 (Φ275), phi 325 (Φ325).
- Ubolt inox có đường kính thân từ M6, M8, M10, M12.
Ubolt được sản xuất theo tiêu chuẩn chung DIN 3570 của Cộng hòa Liên Bang Đức. Tuy nhiên, 3DS còn nhận sản xuất Ubolt inox theo bản vẽ với đúng loại vật liệu theo yêu cầu. Đây được gọi là sản phẩm phi tiêu chuẩn, không theo tiêu chuẩn DIN 3570.
Về vật liệu sản xuất thì Ubolt inox tất nhiên sẽ được sản xuất từ vật liệu thép không gỉ inox đúng như tên gọi của nó. Công ty 3DS cung cấp các sản phẩm Ubolt được chế tạo từ nhiều mác thép, phục vụ cho các mục đích sử dụng khác nhau, bao gồm Ubolt inox 201, 304, 316 và 316L:
- Inox có mác thép SUS 201: có độ cứng cao, bề mặt thành phẩm sáng bóng mang đến tính thẩm mỹ cao, giá thành rẻ. Tuy nhiên, hạn chếcủa loại vật liệu nàylà ít chịu ăn mòn hóa học.
- Inox có mác thép SUS 304: khả năng chịu lực inox 304 khá tốt, độ thẩm mỹ và khả năng chống ăn mòn hóa học được đánh giá cao. Loại này thường sử dụng tại những nơi ẩm ướt, chịu nhiều ăn mòn hóa học. Giá thành đắt hơn vật liệu inox 201.
- Inox có mác thép SUS 316: là loại vật liệu có độ cứng rất cao nên khả năng chịu lực của Ubolt inox 316 rất tốt, có thể đạt cấp bền 8.8. Bề mặt sản phẩm sáng bóng cùng khả năng chống ăn mòn hóa học vượt trội, do đó giá Ubolt inox 316 sẽ đắt hơn Ubolt inox 201 và 304. Loại này được sử dụng tại những vị trí tiếp xúc trực tiếp với hóa chất ăn mòn hoặc tiếp xúc trực tiếp với nước biển.
- Inox có mác thép SUS 316L: là loại vật liệu khá đặc biệt do khả năng chống ăn mòn hóa học được đánh giá là tốt nhất trong tất cả các loại vật liệu chế tạo Ubolt inox. Chính vì vậy mà giá thành của nó cũng đứng số 1.Loại này chỉ sử dụng trong môi trường yêu cầu khả năng chống ăn mòn đặc biệt cao, thậm chí là trong môi trường axit.
Về phân loại Ubolt có 3 cách phân loại:
- Phân loại theo vật liệu sản xuấtgồm 4 loại: bộ Ubolt inox 201, bộ Ubolt inox 304, bộ Ubolt inox 316, và bộ Ubolt inox 316L
- Phân loại theo kiểu thân gồm 3 loại: bộ Ubolt inox thông thường, bộ Ubolt inox ngạnh và bộ Ubolt inox bọc nhựa.
- Phân loại Ubolt inox theo số lượng đai ốc, long đen và bản mã sẽ có 2 loại: bộ Ubolt inox có 2 đai ốc, 2 long đen, 1 bản mã và bộ Ubolt inox có 4 đai ốc, 4 long đen, 2 bản mã.
Sản phẩm ubolt inox là một dụng cụ chuyên biệt dùng để ôm và cố định các hệ thống đường ống.Trong bài viết này, chúng tôi xin giới thiệu đến khách hàng ứng dụng cụ thể của bộ Ubolt inox ôm ống phi 22 (Φ22):
- Bộ Ubolt ôm ống phi 22 (Φ22) có tác dụng định vị và cố định các đường ống có kích thước đường kính ngoài là 22mm.
- Thi công đường ống cho hệ thống xử lý nước thải trong các nhà máy xử lý nước thải, các khu công nghiệp,...
- Thi công hệ thống đường ống trong công trình xây dựng cảng và đóng tàu biển, lắp đặt giàn khoan hay các công trình xây dựng trên đảo.
- Bộ Ubolt inox phi 22 còn được sử dụng phổ biến trong thi công hệ thống cơ điện, hệ thống cấp thoát nước, hệ thống thông khí, thông gió trong các tòa nhà cao tầng, trung tâm thương mại, trung tâm hội nghị và các công trình xây dựng khác.
Nói chung, các sản phẩm Ubolt được ứng dụng rất nhiều trong lĩnh vực lắp đặt đường ống và ngày càng khẳng định vị trí thiết yếu của nó trong ngành công nghiệp phụ trợ xây dựng.
Để hoàn thiện công trình thì có lẽ không thể thiếu người bạn đồng hành Ubolt . Hiểu được nhu cầu ngày càng cao của thị trường, đơn vị 3DS không ngừng cung cấp các sản phẩm vật tư phụ đạt tiêu chuẩn chất lượng cao cho các công trình lớn nhỏ trên địa bàn cả nước. Nếu bạn đặt hàng vui lòng liên hệ với nhân viên của 3DS để được hỗ trợ. Hotline: 0982.997.315.
Hân hạnh được phục vụ quý khách !
Nhấn vào đây để tải catalog
