Bu lông là chi tiết có dạng thanh trụ tròn, được tiện ren và thường kết hợp với đai ốc tạo thành một nhóm vật tư, dùng để ghép nối, lắp ráp các chi tiết thành một khối.

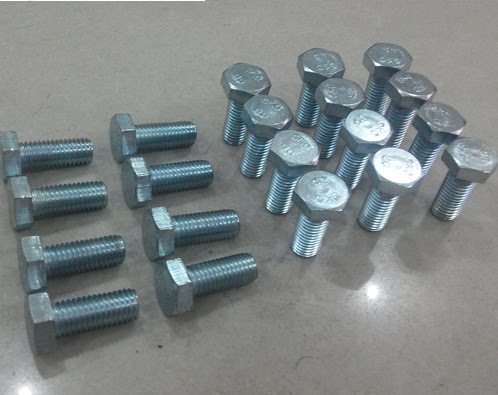

Bu lông được thiết kế đặc trưng với một đầu có dạng mũ, gồm nhiều hình dáng khác nhau như hình tròn, hình vuông, hình lục giác, hình lục giác chìm, hình bát giác,...Tuy nhiên, phổ biến nhất vẫn là hình mũ lục giác (6 cạnh ngoài) do loại này có tính ứng dụng và thẩm mỹ cao.
Nguyên lý hoạt động: bu lông lắp ghép các chi tiết thành hệ thống khối, khung giàn dựa trên lực ma sát giữa các vòng ren của bu lông và đai ốc, làm cho các chi tiết được kẹp chặt lại với nhau.
Mối lắp ghép được tạo bởi bu lông có khả năng chịu tải trọng kéo hoặc uốn rất tốt, độ bề và ổn định lâu dài. Bên cạnh đó, có thể dễ dàng tháo lắp hay hiệu chỉnh các mối ghép của bu lông một cách dễ dàng và nhanh chóng, không cần phải sử dụng đến công nghệ phức tạp.
Kí hiệu của bu lông thường có dạng: M8x50.
Đai ốc (ecu) là thiết bị luôn luôn đi kèm với bu lông. Nó là một khối kim loại nhỏ được thiết kế có lỗ, với nhiều hình dạng. Bên trong được tiện ren (rãnh xoắn ốc) chạy quanh lỗ xuyên qua trung tâm.
Đai ốc khi kết hợp với bu lông sẽ tạo ra ma sát ren, lợi dụng sức căng của bu lông và sức nén của chi tiết để kẹp chặt các chi tiết thành một khối. Mỗi loại đai ốc sẽ được thiết kế phù hợp với loại bu lông tương ứng.
Đai ốc lục giác (6 cạnh) là một thiết kế được sử dụng nhiều nhất hiện nay.
Trong điều kiện rung động hoặc xoay tròn, đai ốc có khả năng chống xoay với các chất dính hoặc thiết kế chốt an toàn để giữ chặt mối ghép tốt nhất.
Tham khảo: >> bảng giá các loại bu lông – ecu – long đen
Bu lông đai ốc được sản xuất theo nhiều tiêu chuẩn khác nhau. Dưới đây là bảng tổng quát về các tiêu chuẩn sản xuất bu lông đai ốc:
Tên sản phẩm |
DIN |
ISO |
JIS |
ASTM |
KS |
TCVN |
BU LÔNG LIÊN KẾT |
||||||
Bu lông đầu lục giác ren lửng |
391 |
4014 |
B1180 |
B1002 |
1876-76 1877-76 1889-76 1890-76 |
|
Bu lông đầu lục giác ren suốt |
933 |
4017 |
B1180 |
B1002 |
||
Bu lông đầu lục giác ren suốt cường độ thấp |
558 |
4018 |
||||
Bu lông đầu lục giác ren lửng cường độ thấp |
601 |
4016 |
||||
Bu lông đầu lục giác ren lửng bước ren nhỏ |
960 |
8765 |
||||
Bu lông đầu lục giác ren lửng bước ren nhỏ |
961 |
8676 |
||||
BU LÔNG KẾT CẤU |
||||||
Bu lông cường độ cao |
6914 |
7412 |
B1186 |
A325 A490 |
B1010 |
Theo TCVN, mác thép dùng sản xuất bu lông đai ốc phải đạt yêu cầu sau:
- Thép C10, 15, 20 có tính dễ hàn, rèn và dập nên dùng sản xuất bu lông với độ chịu lực nhỏ, cần phải qua thấm than.
- Thép thấm than có hàm lượng Carbon thấp (từ 0,1-0,25%) dùng sản xuất các chi tiết chịu được tải trọng vừa tĩnh vừa va đập, chịu được mài mòn bề mặt.
- Thép bám chặt dùng chế tạo bu lông trong các chi tiết tua bin, bịt nồi hơi, những vị trí thường xuyên phải chịu nhiệt độ cao.
- Thép không gỉ inox: sử dụng làm bu lông lục giác thường, bu lông móng, bu lông đầu tròn,..
DIN được gọi tắt là tiêu chuẩn Đức, là một tiêu chuẩn được áp dụng rất nhiều trong các lĩnh vực xây dựng dân dụng, thiết bị đóng gói, ống thép, máy công cụ, thử nghiệm vật liệu, đơn vị đo lường,...
DIN đã trở thành một tiêu chuẩn vô cùng ý nghĩa, tạo điều kiện cho việc trao đổi hàng hóa và dịch vụ quốc tế được thuận lợi hơn, thúc đẩy hợp tác trí tuệ - khoa học – công nghệ và hợp tác kinh tế.
BSW là viết tắt của tiêu chuẩn Anh. Theo tiêu chuẩn này, ren trục vít có góc ren là 55 độ, bao gồm góc giữa 2 chân vít và bán kính ở cả gốc và đỉnh của vít. Độ sâu sợi là 0,640327p, bán kính 0, 137329p
Tiêu chuẩn Anh được sử dụng cho bước ren trong các loại ống điện.
Tiêu chuẩn GB là tiêu chuẩn được ban hành bởi Trung Quốc, được phân loại thành 2 giai đoạn là bắt buộc và được khuyến nghị.
Tất cả các sản phẩm, dịch vụ của Trung Quốc hay các sản phẩm nhập khẩu đều phải tuân thủ theo tiêu chuẩn này. Điều này có nghĩa là, các sản phẩm nước ngoài muốn xuất khẩu sang Trung Quốc phải đáp ứng được các yêu cầu của tiêu chuẩn GB.
Bu lông đai ốc bán tại 3DS Việt Nam là dòng sản phẩm được sản xuất theo tiêu chuẩn chất lượng quốc tế nhưng phù hợp với tiêu chuẩn bu lông đai ốc theo TCVN. Bên cạnh yếu tố chất lượng, 3DS còn chú trọng tới khâu cung cấp cho thị trường những sản phẩm có giá thành cạnh tranh nhất.
Mọi thắc mắc hay nhu cầu đặt hàng xin vui lòng liên hệ hotline 0982.997.318 để được tư vấn.
